Κωδ.: 61KBSD

Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Άμεσα Διαθέσιμο

Μετάβαση στο τέλος της συλλογής εικόνων

Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Μικρογραφία 1 - Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Μικρογραφία 2 - Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Μικρογραφία 3 - Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Μικρογραφία 4 - Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Μικρογραφία 5 - Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Μικρογραφία 6 - Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Μικρογραφία 7 - Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Μικρογραφία 8 - Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Μικρογραφία 9 - Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Μετάβαση στην αρχή της συλλογής εικόνων

Κατόπιν Παραγγελίας

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

Ιπποδύναμη: 30.0 - 45.0kW (αναλόγως μοντέλου)

Μεγ. Πίεση: 8.5 - 15.0 bar (αναλόγως μοντέλου)

Με τους λιπαινόμενους κοχλιοφόρους αεροσυμπιεστές της KAESER μπορείτε να καλύψετε σχεδόν κάθε σας ανάγκη για πεπιεσμένο αέρα και είναι η ιδανική λύση σε βιομηχανικές εφαρμογές. Όλα τα μοντέλα είναι εξοπλισμένα με 1:1 απευθείας μετάδοση κίνησης για αξεπέραστη εξοικονόμηση ενέργειας.

Διαθέσιμοι σε 4 εκδόσεις:

Βασική Έδοση: Για ενσωμάτωση σε σταθμό πεπιεσμένου αέρα
Έκδοση T: Με ξηραντή ψυκτικού τύπου για υψηλή ποιότητα πεπιεσμένου αέρα
Έδοση SFC: Με σύστημα μετάδοσης κίνησης μεταβλητών στροφών για κορυφαία οικονομική αποδοτικότητα σε μεγάλο εύρος ρύθμισης
Έδοση T SFC: Ως ολοκληρωμένη λύση με προσαρτώμενο ξηραντή ψυκτικού τύπου και σύστημα μετάδοσης κίνησης μεταβλητών στροφών

Βασικά Χαρακτηριστικά

Έτοιμο για άμεση λειτουργία
Πλήρως αυτόματο
Εξαιρετική ηχομόνωση
Αντιδονητική διάταξη
Εξαρτήματα καλύμματος επένδυσης με ηλεκτροστατική βαφή
Για θερμοκρασίες περιβάλλοντος έως +45 °C

Διάβασε περισσότερα

ΕΓΓΥΗΣΗ

1 Έτος

MOΝΑΔΑ ΠΩΛΗΣΗΣ

1 Τεμάχιο

Αγαπημένα

Σύγκριση

Αναλυτική Περιγραφή

Κοχλιοφόρος αεροσυμπιεστής απευθείας σύμπλεξης BSD Kaeser

Διαθέσιμοι σε 4 εκδόσεις:

Βασική Έδοση: Για ενσωμάτωση σε σταθμό πεπιεσμένου αέρα
Έκδοση T: Με ξηραντή ψυκτικού τύπου για υψηλή ποιότητα πεπιεσμένου αέρα
Έδοση SFC: Με σύστημα μετάδοσης κίνησης μεταβλητών στροφών για κορυφαία οικονομική αποδοτικότητα σε μεγάλο εύρος ρύθμισης
Έδοση T SFC: Ως ολοκληρωμένη λύση με προσαρτώμενο ξηραντή ψυκτικού τύπου και σύστημα μετάδοσης κίνησης μεταβλητών στροφών

Βασικά Χαρακτηριστικά

Έτοιμο για άμεση λειτουργία
Πλήρως αυτόματο
Εξαιρετική ηχομόνωση
Αντιδονητική διάταξη
Εξαρτήματα καλύμματος επένδυσης με ηλεκτροστατική βαφή
Για θερμοκρασίες περιβάλλοντος έως +45 °C

Ηχομόνωση

Επένδυση καλύμματος με λαμιναρισμένο ορυκτοβάμβακα

Αντιδονητική Διάταξη

Αντιδονητικά μεταλλικά στοιχεία
Διπλή αντιδονητική διάταξη

Κοχλιοφόρο Στοιχείο Συμπίεσης

Μονοβάθμιο με ψεκασμό λιπαντικού για βέλτιστη ψύξη των ροτόρων
Γνήσιο κοχλιοφόρο στοιχείο συμπίεσης KAESER με SIGMA PROFIL εξοικονόμησης ενέργειας
1:1 σύστημα μετάδοσης κίνησης

Μηχανισμός Μετάδοσης Κίνησης

Απευθείας μετάδοση, χωρίς γραναζοκιβώτιο
Ελαστικός σύνδεσμος

Ηλεκτροκινητήρας

Κινητήρας IE4 - Super Premium-Efficiency
Γερμανική κατασκευή υψηλής ποιότητας
IP 55
Μονωτικό υλικό της κατηγορίας F ως πρόσθετη εφεδρεία
Αισθητήρες θερμοκρασίας περιέλιξης Pt100 για παρακολούθηση κινητήρα
Ρουλεμάν με δυνατότητα επαναλίπανσης

Ηλεκτρικά Στοιχεία

Πίνακας ελέγχου κατά IP 54
Μετασχηματιστής ελέγχου
Μετατροπέας συχνότητας Siemens
Ψυχρές επαφές για σύστημα αερισμού

Κύκλωμα Ψυκτικού Υγρού & Αέρα

Φίλτρο ξηρού αέρα
Πνευματική βαλβίδα εισαγωγής και εκτόνωσης
Δοχείο αποθήκευσης λιπαντικών με τριπλό σύστημα διαχωρισμού
Βαλβίδα ασφαλείας
Βαλβίδα αντεπιστροφής ελάχιστης πίεσης
Ηλεκτρονικό σύστημα διαχείρισης θερμοκρασίας ETM και οικολογικό φίλτρο λιπαντικών στο κύκλωμα λιπαντικών
Όλες οι σωληνώσεις συνδεδεμένες
Ελαστικοί σύνδεσμοι αγωγών

Ξηραντής Ψυκτικού Τύπου

Χωρίς χλωροφθοράνθρακες
Με φθοριούχο αέριο του θερμοκηπίου R-513A
Πλήρως μονωμένος
Ερμητικά κλειστό κύκλωμα ψυκτικού μέσου
Αεροσυμπιεστής ψυκτικού μέσου Scroll με λειτουργία απενεργοποίησης για εξοικονόμηση ενέργειας
Ρύθμιση παράκαμψης θερμού αερίου
Ηλεκτρονική βαλβίδα αποστράγγισης συμπυκνωμάτων
Φυγοκεντρικός διαχωριστής

Ανάκτηση Θερμότητας (ΑΘ)

Προαιρετικά με ενσωματωμένο σύστημα ανάκτησης θερμότητας (πλακοειδής εναλλάκτης θερμότητας)

Πλεονεκτήματα

Μεγάλη εξοικονόμηση ρεύματος: Οι κινητήρες της κατηγορίας απόδοσης IE3 είναι υποχρεωτικοί από τον Ιανουάριο του 2015 στην ΕΕ. Επίσης, χρησιμοποιούμε ήδη τους κινητήρες IE4 στα μοντέλα με 1:1 απευθείας μετάδοση κίνησης BSD – FSD και, συνεπώς, σας βοηθούμε να εξοικονομήσετε ακόμη περισσότερη ενέργεια
Μεγάλη διάρκεια ζωής: Το ηλεκτρονικό σύστημα διαχείρισης θερμοκρασίας (ΕΤΜ) ρυθμίζει δυναμικά τη θερμοκρασία των λιπαντικών στις σειρές ASD, BSD, CSD, CSDX, DSD, DSDX, ESD και FSD. Έτσι, εξοικονομείτε επιπλέον ενέργεια ενώ ταυτόχρονα αποφεύγετε τη δημιουργία υγροποιημένων υδρατμών και τις συνεπαγόμενες ζημιές που προκαλεί η υγρασία

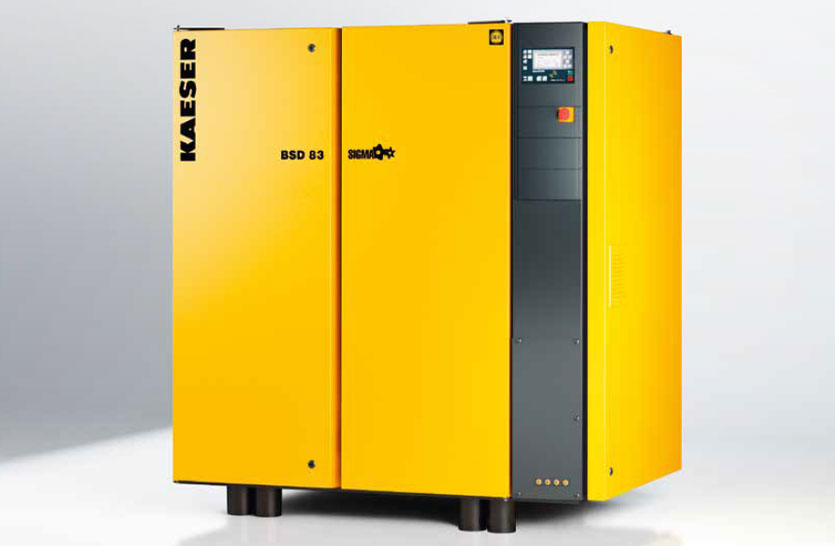

Βασική Έκδοση

Οι περιστροφικοί κοχλιοφόροι αεροσυμπιεστές με 1-1 μετάδοση πείθουν με την οικονομία, την αποτελεσματικότητα και την αξιοπιστία τους.

Ο μοναδικός κοχλίας SIGMA PROFILE , το προηγμένο σύστημα ελέγχου SIGMA CONTROL 2 , ο κινητήρας υπερυψηλής απόδοσης ΙΕ4 και το ηλεκτρονικό σύστημα διαχείρισης θερμοκρασίας ETM εξασφαλίζουν μέγιστη αποδοτικότητα, με απαράμιλλη εξοικονόμηση ενέργειας.

Η λειτουργία τους σε χαμηλές στροφές και η εξαιρετική ηχομόνωση εγγυόνται την χαμηλότερη στάθμη θορύβου στο είδος τους..

Κατεβάστε το αναλυτικό έντυπο για τους κοχλιοφόρους αεροσυμπιεστές.

Έκδοση Τ με Ξηραντή Ψυκτικού Τύπου

Όλη η γκάμα είναι διαθέσιμη με ενσωματωμένο ξηραντή ψυκτικού τύπου και διπλό σύστημα αυτόματων βαλβίδων εξυδάτωσης μηδενικής απώλειας – τόσο πριν όσο και μετά τον ξηραντή – εξασφαλίζοντας ποιότητα αέρα κατάλληλη για την εφαρμογή σας με ένα μόνο μηχάνημα ακόμα και στις χειρότερες συνθήκες περιβάλλοντος.

Οι νέας γενιάς ξηραντές απαιτούν περίπου 36% λιγότερο ψυκτικό υγρό από την προηγούμενη γενιά και για αυτό το λόγο είναι πιο οικονομικοί στη λειτουργία τους αλλά και πιο φιλικοί στην χρήση τους ως προς το περιβάλλον.

Ο έξυπνος αρθρωτός σχεδιασμός της Kaeser , προσφέρει απίστευτη ευελιξία και αξιοπιστία με όλο τον έλεγχο του μηχανήματος , συγκεντρωμένο σε ένα πάνελ.

Είναι κατάλληλοι για ένα μεγάλο εύρος απαιτητικών και εξειδικευμένων εφαρμογών σε όλη την βιομηχανία, βασιζόμενοι στην εξαιρετική τους κατασκευή και αξιοπιστία. Για ξηρό και καθαρό αέρα με σημείο δρόσου ως +3°C.

Κατεβάστε το αναλυτικό έντυπο για τους κοχλιοφόρους αεροσυμπιεστές.

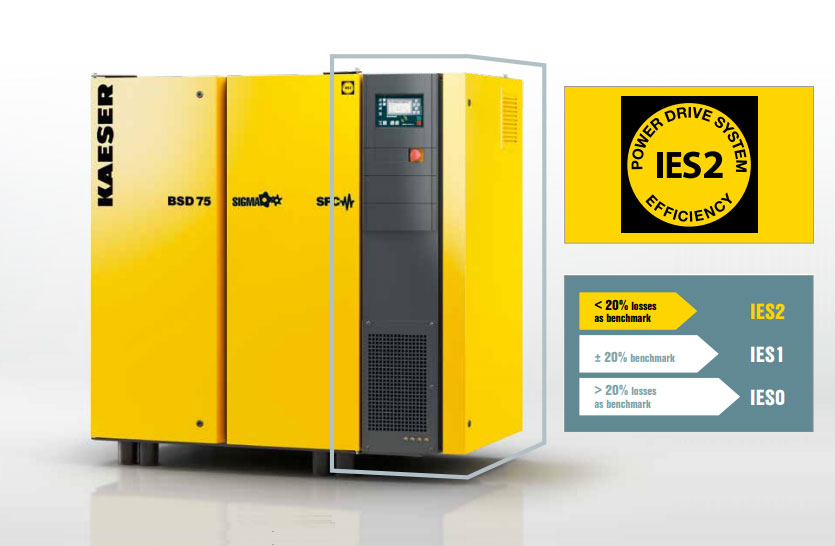

Έκδοση SFC (ηλεκτροκινητήρα μεταβλητών στροφών)

Ο σύγχρονος ηλεκτροκινητήρας μαγνητικής επαγωγής ((Synchronous Reluctance Motor ) εξασφαλίζει σημαντικά μεγαλύτερη απόδοση σε συνθήκες μερικού φορτίου σε σύγκριση με τα συστήματα που φέρουν ασύγχρονους κινητήρες.

Με αυτό τον τρόπο επιτυγχάνεται αξιοσημείωτη εξοικονόμηση ενέργειας όχι μόνο έναντι των αεροσυμπιεστών σταθερών στροφών αλλά και επί αυτών με συμβατικούς κινητήρες μεταβλητών στροφών.

Ο μετατροπέας συχνότητας (Inverter) είναι εγκατεστημένος σε δικό του ανεξάρτητο και θερμικά μονωμένο πίνακα στον αεροσυμπιεστή και συνολικά το σύστημα μεταβλητής συχνότητας πληροί το πρότυπο απόδοσης συστήματος IES2, σύμφωνα με το πρότυπο EN 50598.

Ελεγμένο και πιστοποιημένο σύμφωνα με τους κανονισμούς ηλεκτρομαγνητικής συμβατότητας EMC-Κατηγορίας Α1 (για βιομηχανικά δίκτυα) σύμφωνα με το ΕΝ 55011.

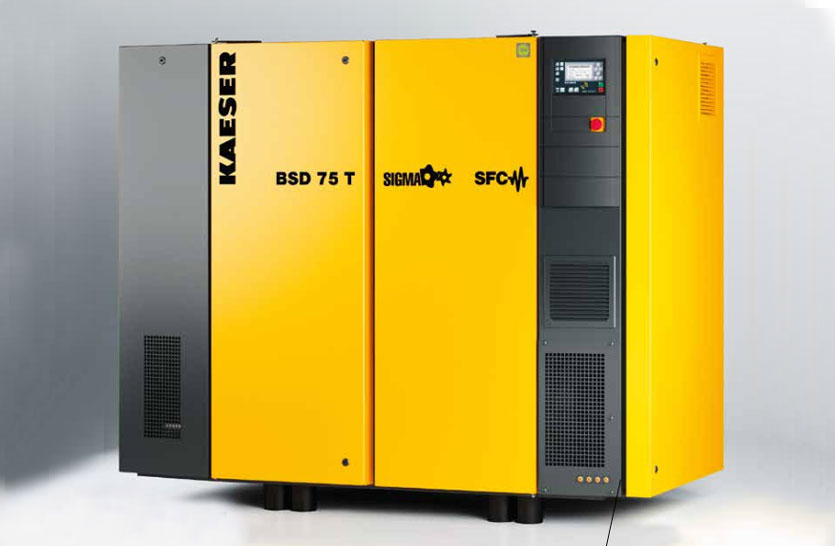

Έκδοση T SFC (με Ξηραντή Ψυκτικού Τύπου & ηλεκτροκινητήρα μεταβλητών στροφών)

Ο αεροσυμπιεστής , η μονάδα SFC (inverter) και ο ξηραντής ψυκτικού τύπου είναι άψογα ενσωματωμένοι σε μια συμπαγή , καλωδιωμένη ενιαία μονάδα.

Επωφεληθείτε από την ευκολία χρήσης και την μειωμένη ανάγκη σε χώρο, με αυτόν τον υπερσύγχρονο, υψηλής τεχνολογίας αεροσυμπιεστή.

SIGMA CONTROL 2

Η μονάδα SIGMA CONTROL 2 είναι ένα εσωτερικό σύστημα ελέγχου του αεροσυμπιεστή, που διασφαλίζει την παραγωγή του πεπιεσμένου αέρα στα υψηλότερα πρότυπα μέσω της συνεχούς παρακολούθησης και αξιολόγησης όλων των εμπλεκομένων επιμέρους συστημάτων και των συνθηκών λειτουργίας.

LED στα χρώματα του φωτεινού σηματοδότη για ένδειξη της κατάστασης λειτουργίας
Οθόνη κειμένου
Δυνατότητα επιλογής 30 γλωσσών
Πλήκτρα με εικονογράμματα Soft Touch
Πλήρως αυτόματη επιτήρηση και ρύθμιση
Επιλογή λειτουργίας Dual, Quadro-, Vario και συνεχούς λειτουργίας σε όλη τη σειρά
Διασυνδέσεις: Ethernet
Επιπλέον προαιρετικές μονάδες επικοινωνίας για: Profibus DP, Modbus, Profinet και DeviceNet
Υποδοχή κάρτας μνήμης SD για εγγραφή δεδομένων και ενημερώσεις
Συσκευή ανάγνωσης RFID
Webserver

ΕΓΓΥΗΣΗ ΤΕΧΝΙΚΗΣ ΚΑΛΥΨΗΣ

Για περισσότερες τεχνικές λεπτομέρειες συμβουλευτείτε την ενότητα Τεχνικά Χαρακτηριστικά!

Περισσότερες Πληροφορίες

Περισσότερες Πληροφορίες
Κατασκευαστής	Kaeser Kompressoren
Χώρα Οίκου Κατασκευής	Γερμανία
Τύπος Αεροσυμπιεστή	Απευθείας Σύμπλεξης 1:1
Ιπποδύναμη	30.1 έως 50.0 kW
Μέγ. Πίεση	8.5 bar, 10 bar, 12 bar, 15 bar
Παροχή Αέρα	1.01 έως 3.00 m³/min, 3.01 έως 5.00 m³/min, 5.01 έως 10.00 m³/min

Τεχνικά Χαρακτηριστικά

Βασική Έκδοση

Μοντέλο	BSD 65	BSD 75	BSD 83
Πίεση λειτουργίας (bar)	7.5 / 10.0 / 13.0	7.5 / 10.0 / 13.0	7.5 / 10.0 / 13.0
Παροχή αέρα συνολικού συστήματος σε πίεση λειτουργίας (m³/min)	5.65 (στα 8.5 bar) 4.52 (στα 12.0 bar) 3.76 (στα 15.0 bar)	7.0 (στα 8.5 bar) 5.60 (στα 12.0 bar) 4.43 (στα 15.0 bar)	8.16 (στα 8.5 bar) 6.85 (στα 12.0 bar) 5.47 (στα 15.0 bar)
Μέγ. Πίεση (bar)	8.5 / 12.0 / 15.0	8.5 / 12.0 / 15.0	8.5 / 12.0 / 15.0
Ιπποδύναμη (kW)	30.0	37.0	45.0
Ξηραντής ψυκτικού	-	-	-
ΔιαστάσειςΠ x Β x Υ (mm)	1.590 x 1.030 x 1.700	1.590 x 1.030 x 1.700	1.590 x 1.030 x 1.700
Σύνδεση πεπιεσμένου αέρα	G 1½	G 1½	G 1½
Επίπεδο θορύβου (dB(A) )	69	70	71
Βάρος (Kg)	970 (μέγ. πίεση 8.5 bar) 940(μέγ. πίεση 12.0 / 15.0 bar)	985 (μέγ. πίεση 8.5 / 12.0 bar) 955(μέγ. πίεση 15.0 bar)	1.060 (μέγ. πίεση 8.5 bar) 1.015 (μέγ. πίεση 12.0 / 15.0 bar)

Έκδοση T

Μοντέλο	BSD 65 T	BSD 75 T	BSD 83 T
Πίεση λειτουργίας (bar)	7.5 / 10.0 / 13.0	7.5 / 10.0 / 13.0	7.5 / 10.0 / 13.0
Παροχή αέρα συνολικού συστήματος σε πίεση λειτουργίας (m³/min)	5.65 (στα 8.5 bar) 4.52 (στα 12.0 bar) 3.76 (στα 15.0 bar)	7.0 (στα 8.5 bar) 5.60 (στα 12.0 bar) 4.43 (στα 15.0 bar)	8.16 (στα 8.5 bar) 6.85 (στα 12.0 bar) 5.47 (στα 15.0 bar)
Μέγ. Πίεση (bar)	8.5 / 12.0 / 15.0	8.5 / 12.0 / 15.0	8.5 / 12.0 / 15.0
Ιπποδύναμη (kW)	30.0	37.0	45.0
Ξηραντής ψυκτικού	ABT 83	ABT 83	ABT 83
ΔιαστάσειςΠ x Β x Υ (mm)	1.990 x 1.030 x 1.700	1.990 x 1.030 x 1.700	1.990 x 1.030 x 1.700
Σύνδεση πεπιεσμένου αέρα	G 1½	G 1½	G 1½
Επίπεδο θορύβου (dB(A) )	69	70	71
Βάρος (Kg)	1.100 (μέγ. πίεση 8.5 bar) 1.070(μέγ. πίεση 12.0 / 15.0 bar)	1.115 (μέγ. πίεση 8.5 / 12.0 bar) 1.085(μέγ. πίεση 15.0 bar)	1.190 (μέγ. πίεση 8.5 bar) 1.145 (μέγ. πίεση 12.0 / 15.0 bar)

Έκδοση SFC

Μοντέλο	BSD 75 SFC
Πίεση λειτουργίας (bar)	7.5 / 10.0 / 13.0
Παροχή αέρα συνολικού συστήματος σε πίεση λειτουργίας (m³/min)	1.54 - 7.44 (στα 10.0 bar/πίεση λειτ. 7.5 bar) 1.51 - 6.51 (στα 10.0 bar/πίεση λειτ. 10.0 bar) 1.16 - 5.54 (στα 15.0 bar)
Μέγ. Πίεση (bar)	10.0 / 15.0
Ιπποδύναμη (kW)	37.0
Ξηραντής ψυκτικού	-
ΔιαστάσειςΠ x Β x Υ (mm)	1.665 x 1.030 x 1.700
Σύνδεση πεπιεσμένου αέρα	G 1½
Επίπεδο θορύβου (dB(A) )	72
Βάρος (Kg)	1.020 (μέγ. πίεση 10.0 bar) 990(μέγ. πίεση 15.0 bar)

Έκδοση T SFC

Μοντέλο	BSD 75 T SFC
Πίεση λειτουργίας (bar)	7.5 / 10.0 / 13.0
Παροχή αέρα συνολικού συστήματος σε πίεση λειτουργίας (m³/min)	1.54 - 7.44 (στα 10.0 bar/πίεση λειτ. 7.5 bar) 1.51 - 6.51 (στα 10.0 bar/πίεση λειτ. 10.0 bar) 1.16 - 5.54 (στα 15.0 bar)
Μέγ. Πίεση (bar)	10.0 / 15.0
Ιπποδύναμη (kW)	37.0
Ξηραντής ψυκτικού	ABT 83
ΔιαστάσειςΠ x Β x Υ (mm)	2.065 x 1.030 x 1.700
Σύνδεση πεπιεσμένου αέρα	G 1½
Επίπεδο θορύβου (dB(A) )	72
Βάρος (Kg)	1.150 (μέγ. πίεση 10.0 bar) 1.120(μέγ. πίεση 15.0 bar)
