Κωδ.: 61KHSDX

Μονάδα διπλών κοχλιοφόρων αεροσυμπιεστών απευθείας σύμπλεξης HSD Kaeser

Άμεσα Διαθέσιμο

Μετάβαση στο τέλος της συλλογής εικόνων

Μονάδα διπλών κοχλιοφόρων αεροσυμπιεστών απευθείας σύμπλεξης HSD Kaeser

Μικρογραφία 1 - Μονάδα διπλών κοχλιοφόρων αεροσυμπιεστών απευθείας σύμπλεξης HSD Kaeser

Μικρογραφία 2 - Μονάδα διπλών κοχλιοφόρων αεροσυμπιεστών απευθείας σύμπλεξης HSD Kaeser

Μικρογραφία 3 - Μονάδα διπλών κοχλιοφόρων αεροσυμπιεστών απευθείας σύμπλεξης HSD Kaeser

Μικρογραφία 4 - Μονάδα διπλών κοχλιοφόρων αεροσυμπιεστών απευθείας σύμπλεξης HSD Kaeser

Μικρογραφία 5 - Μονάδα διπλών κοχλιοφόρων αεροσυμπιεστών απευθείας σύμπλεξης HSD Kaeser

Μικρογραφία 6 - Μονάδα διπλών κοχλιοφόρων αεροσυμπιεστών απευθείας σύμπλεξης HSD Kaeser

Μικρογραφία 7 - Μονάδα διπλών κοχλιοφόρων αεροσυμπιεστών απευθείας σύμπλεξης HSD Kaeser

Μετάβαση στην αρχή της συλλογής εικόνων

Κατόπιν Παραγγελίας

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

Ιπποδύναμη: 360.0 - 515.0kW (αναλόγως μοντέλου)

Μεγ. Πίεση: 8.5 - 15.0 bar (αναλόγως μοντέλου)

Δύο αεροσυμπιεστές ενσωματωμένοι σε ένα μόνο περίβλημα.

Εξοπλισμένοι με απευθείας 1:1 μετάδοση κίνησης, σύστημα ελέγχου SIGMA CONTROL και σύστημα ψύξης

Λόγω της υψηλής ογκομετρικής παροχής, αποτελούν την ιδανική επιλογή για απαιτητικές εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας ή της χαλυβουργίας.

Διαθέσιμοι σε 2 εκδόσεις:

Βασική Έδοση: Για ενσωμάτωση σε σταθμό πεπιεσμένου αέρα
Έδοση SFC: Με σύστημα μετάδοσης κίνησης μεταβλητών στροφών για κορυφαία οικονομική αποδοτικότητα σε μεγάλο εύρος ρύθμισης

Βασικά Χαρακτηριστικά

Έτοιμο για άμεση λειτουργία
Πλήρως αυτόματο
Εξαιρετική ηχομόνωση
Αντιδονητική διάταξη
Εξαρτήματα καλύμματος επένδυσης με ηλεκτροστατική βαφή
Για θερμοκρασίες περιβάλλοντος έως +45 °C
Σχεδιασμένο για εύκολη συντήρηση: Έδρανα κινητήρα με δυνατότητα εξωτερικής επαναλίπανσης

Διάβασε περισσότερα

ΕΓΓΥΗΣΗ

1 Έτος

MOΝΑΔΑ ΠΩΛΗΣΗΣ

1 Τεμάχιο

Αγαπημένα

Σύγκριση

Αναλυτική Περιγραφή

Μονάδα διπλών κοχλιοφόρων αεροσυμπιεστών απευθείας σύμπλεξης HSD Kaeser

Δύο αεροσυμπιεστές ενσωματωμένοι σε ένα μόνο περίβλημα.

Εξοπλισμένοι με απευθείας 1:1 μετάδοση κίνησης, σύστημα ελέγχου SIGMA CONTROL και σύστημα ψύξης

Διαθέσιμοι σε 2 εκδόσεις:

Βασική Έδοση: Για ενσωμάτωση σε σταθμό πεπιεσμένου αέρα
Έδοση SFC: Με σύστημα μετάδοσης κίνησης μεταβλητών στροφών για κορυφαία οικονομική αποδοτικότητα σε μεγάλο εύρος ρύθμισης

Βασικά Χαρακτηριστικά

Έτοιμο για άμεση λειτουργία
Πλήρως αυτόματο
Εξαιρετική ηχομόνωση
Αντιδονητική διάταξη
Εξαρτήματα καλύμματος επένδυσης με ηλεκτροστατική βαφή
Για θερμοκρασίες περιβάλλοντος έως +45 °C
Σχεδιασμένο για εύκολη συντήρηση: Έδρανα κινητήρα με δυνατότητα εξωτερικής επαναλίπανσης

Σώμα Αεροσυμπιεστή

Μονοβάθμιο με ψεκασμό λιπαντικού για βέλτιστη ψύξη των ροτόρων
Γνήσιο κοχλιοφόρο στοιχείο συμπίεσης KAESER με SIGMA PROFIL εξοικονόμησης ενέργειας
1:1 σύστημα μετάδοσης κίνησης

Κύκλωμα Λιπαντικού Ψύξης/Αέρα

Φίλτρο ξηρού αέρα με σύστημα αρχικού διαχωρισμού
Σιγαστήρας εισαγωγής
Πνευματική βαλβίδα εισαγωγής και εκτόνωσης
Δοχείο διαχωρισμού λιπαντικού ψύξης με τριπλό σύστημα διαχωρισμού
Βαλβίδα ασφαλείας
Βαλβίδα αντεπιστροφής ελάχιστης πίεσης
Θερμοστατική βαλβίδα και οικολογικό φίλτρο λιπαντικού στο κύκλωμα ψυκτικού υγρού
Ψύκτης λιπαντικού και πεπιεσμένου αέρα (υδρόψυκτος)
Φυγοκεντρικός διαχωριστής KAESER με ηλεκτρονικά ελεγχόμενη βαλβίδα αποστράγγισης υγροποιημένων υδρατμών χωρίς απώλεια πίεσης για εξοικονόμηση ενέργειας
Σωλήνωση και φυγοκεντρικός διαχωριστής από ανοξείδωτο χάλυβα
Υδρόψυκτη μονάδα στο βασικό εξοπλισμό: Μεταψύκτης λιπαντικού και πεπιεσμένου αέρα σχεδιασμένος ως πλακοειδής ή, προαιρετικά, πολύαυλος εναλλάκτης θερμότητας

Σύστημα Ανάκτησης Θερμότητας (προαιρετικός εξοπλισμός)

Προαιρετικά εξοπλισμένο με ενσωματωμένο πλακοειδή εναλλάκτη θερμότητας λιπαντικού-νερού και πρόσθετη θερμοστατική βαλβίδα λιπαντικού
Εξωτερικές συνδέσεις

Σύστημα Ψύξης

Υδρόψυκτο στη βασική έκδοση
Πλακοειδής εναλλάκτης θερμότητας
Εσωτερικός εξαερισμός μηχανήματος μέσω δύο ανεξάρτητων ανεμιστήρων

Ηλεκτρικά Στοιχεία

Ηλεκτροκινητήρας IE4 τύπου super premium efficiency με 3 αισθητήρες θερμοκρασίας περιέλιξης Pt 100 για παρακολούθηση κινητήρα
Πίνακας ελέγχου κατά IP 54
Σύστημα εξαερισμού πίνακα ελέγχου
Εκκινητής αστέρα-τριγώνου
Ρελέ υπερφόρτωσης
Μετασχηματιστής ελέγχου

Πλεονεκτήματα

SIGMA PROFIL: Το SIGMA PROFIL των νέων αεροσυμπιεστών της σειράς HSD διαθέτει σχεδίαση βελτιστοποιημένης παροχής
Μειωμένες Εσωτερικές Απώλειες: Οι εσωτερικές απώλειες πίεσης έχουν μειωθεί στο ελάχιστο δυνατό επίπεδο
Μεγάλη Ευελιξία, Μικρές Απαιτήσεις Χώρου: Δύο μικροί αεροσυμπιεστές σε ένα μόνο περίβλημα εξοικονομούν αρκετό χώρο συγκριτικά με μία μονάδα αεροσυμπιεστή της ίδιας απόδοσης. Αυτό το σύστημα προσαρμόζεται τέλεια στις διαφορετικές συνθήκες κατανάλωσης, ελαχιστοποιώντας τα χρονικά διαστήματα άφορτης λειτουργίας και αυξάνοντας την απόδοση.
Πάντα Διαθέσιμοι: Κάθε μονάδα αεροσυμπιεστή μπορεί να χρησιμοποιηθεί εντελώς ανεξάρτητα από την άλλη. Σε περίπτωση βλάβης της μίας μονάδας, έχετε πάντα διαθέσιμο το 50% της ογκομετρικής παροχής
Μεγάλη Εξοικονόμηση Ρεύματος: Επίσης, χρησιμοποιούμε ήδη τους κινητήρες IE4 στα μοντέλα HSD και, συνεπώς, σας βοηθούμε να εξοικονομήσετε ακόμη περισσότερη ενέργεια

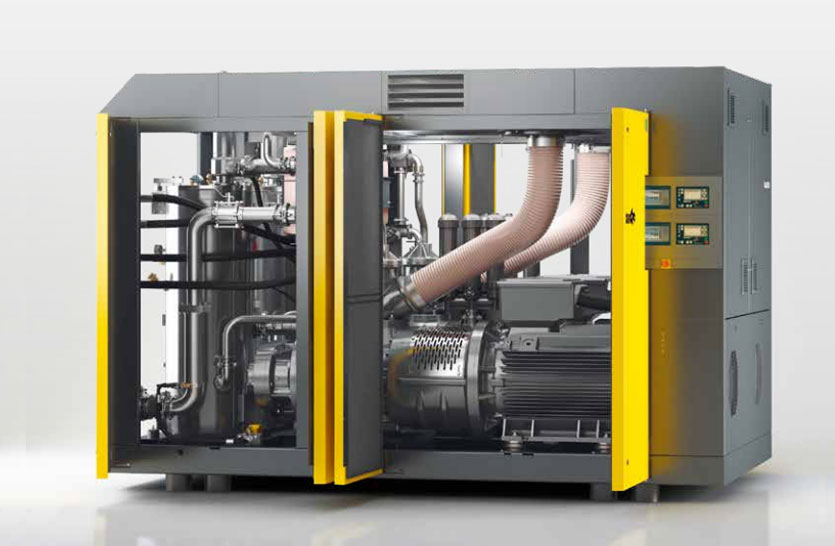

Βασική Έκδοση

Η βασική έκδοση αποτελείται από δύο μονάδες, ίδιας ή διαφορετικής ισχύος, με ηλεκτροκινητήρες σταθερών στροφών. Δύναται να λειτουργήσουν, είτε ως μια ενιαία μονάδα, είτε μεμονωμένα ως ανεξάρτητοι αεροσυμπιεστές.

Οι περιστροφικοί κοχλιοφόροι αεροσυμπιεστές με 1-1 μετάδοση πείθουν με την οικονομία, την αποτελεσματικότητα και την αξιοπιστία τους.

Ο μοναδικός κοχλίας SIGMA PROFILE, το προηγμένο σύστημα ελέγχου SIGMA CONTROL 2, ο κινητήρας υπερυψηλής απόδοσης ΙΕ4 και το ηλεκτρονικό σύστημα διαχείρισης θερμοκρασίας ETM εξασφαλίζουν μέγιστη αποδοτικότητα, με απαράμιλλη εξοικονόμηση ενέργειας.

Η λειτουργία τους σε χαμηλές στροφές και η εξαιρετική ηχομόνωση εγγυόνται την χαμηλότερη στάθμη θορύβου στο είδος τους.

Κατεβάστε το αναλυτικό έντυπο για τους κοχλιοφόρους αεροσυμπιεστές.

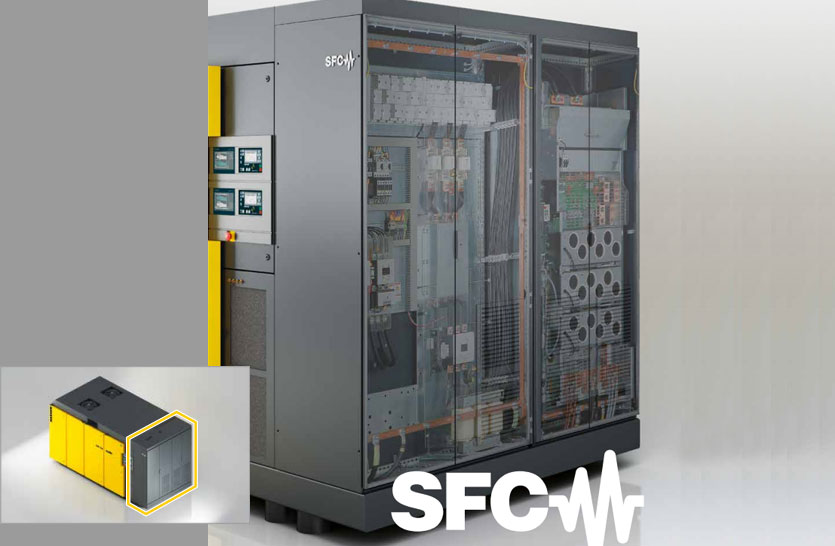

Έκδοση SFC (ηλεκτροκινητήρα μεταβλητών στροφών)

Η έκδοση SFC αποτελείται από δύο μονάδες, διαφορετικής ισχύος, μια μικρότερη με ηλεκτροκινητήρα σταθερών στροφών και μια μεγαλύτερη με ηλεκτροκινητήρα μεταβλητών στροφών.

Δύναται να λειτουργήσουν, είτε ως μια ενιαία μονάδα, είτε μεμονωμένα ως ανεξάρτητοι αεροσυμπιεστές.

Ο αεροσυμπιεστής μεταβλητής παροχής (inverter), από το σχεδιασμό του λειτουργεί για περισσότερη ώρα από οποιαδήποτε άλλη μονάδα μέσα στο σταθμό πεπιεσμένου αέρα.

Τα μοντέλα HSD SFC είναι σχεδιασμένα με γνώμονα την επίτευξη μέγιστης αποδοτικότητας και λειτουργίας με χαμηλές στροφές. Αυτά τα χαρακτηριστικά έχουν ως αποτέλεσμα την εξοικονόμηση ενέργειας, την παράταση της διάρκειας ζωής και την αύξηση της αξιοπιστίας.

Ο μετατροπέας συχνότητας (Inverter) είναι εγκατεστημένος σε δικό του ανεξάρτητο και θερμικά μονωμένο πίνακα στον αεροσυμπιεστή. Επίσης είναι ελεγμένο και πιστοποιημένο σύμφωνα με τους κανονισμούς ηλεκτρομαγνητικής συμβατότητας EMC-Κατηγορίας Α1 (για βιομηχανικά δίκτυα) σύμφωνα με το ΕΝ 55011.

Κατεβάστε το αναλυτικό έντυπο για τους κοχλιοφόρους αεροσυμπιεστές.

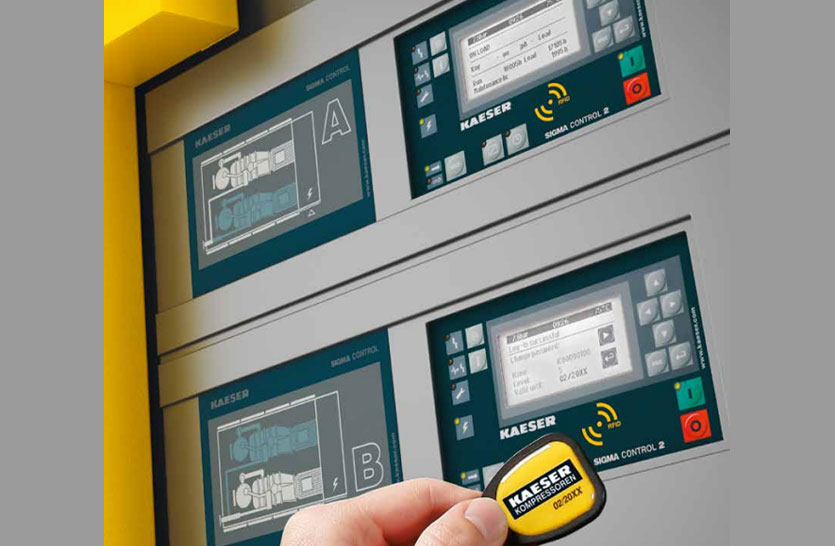

SIGMA CONTROL 2

Η μονάδα SIGMA CONTROL 2 είναι ένα εσωτερικό σύστημα ελέγχου του αεροσυμπιεστή, που διασφαλίζει την παραγωγή του πεπιεσμένου αέρα στα υψηλότερα πρότυπα μέσω της συνεχούς παρακολούθησης και αξιολόγησης όλων των εμπλεκομένων επιμέρους συστημάτων και των συνθηκών λειτουργίας.

LED στα χρώματα του φωτεινού σηματοδότη για ένδειξη της κατάστασης λειτουργίας
Οθόνη κειμένου
Δυνατότητα επιλογής 30 γλωσσών
Πλήκτρα με εικονογράμματα Soft Touch
Πλήρως αυτόματη επιτήρηση και ρύθμιση
Επιλογή λειτουργίας Dual, Quadro-, Vario και συνεχούς λειτουργίας σε όλη τη σειρά
Διασυνδέσεις: Ethernet
Επιπλέον προαιρετικές μονάδες επικοινωνίας για: Profibus DP, Modbus, Profinet και DeviceNet
Υποδοχή κάρτας μνήμης SD για εγγραφή δεδομένων και ενημερώσεις
Συσκευή ανάγνωσης RFID
Webserver

ΕΓΓΥΗΣΗ ΤΕΧΝΙΚΗΣ ΚΑΛΥΨΗΣ

Για περισσότερες τεχνικές λεπτομέρειες συμβουλευτείτε την ενότητα Τεχνικά Χαρακτηριστικά!

Περισσότερες Πληροφορίες

Περισσότερες Πληροφορίες
Κατασκευαστής	Kaeser Kompressoren
Χώρα Οίκου Κατασκευής	Γερμανία
Τύπος Αεροσυμπιεστή	Απευθείας Σύμπλεξης 1:1
Ιπποδύναμη	400.1 έως 500.0 kW, 500.01 + kW
Μέγ. Πίεση	8.5 bar, 12 bar, 15 bar
Παροχή Αέρα	5.01 έως 10.00 m³/min, 10.01 έως 30.00 m³/min, 30.01 έως 50.00 m³/min, 50.01 + m³/min

Τεχνικά Χαρακτηριστικά

Βασική Έκδοση

Μοντέλο	HSD 662	HSD 722	HSD 782	HSD 842
Πίεση λειτουργίας (bar)	7.5 / 10.0 / 13.0	7.5 / 10.0 / 13.0	7.5 / 10.0 / 13.0	7.5 / 10.0 / 13.0
Παροχή αέρα συνολικού συστήματος σε πίεση λειτουργίας (m³/min)	66.40 (στα 8.5 bar) 54.44 (στα 12.0 bar) 43.72 (στα 15.0 bar)	72.40 (στα 8.5 bar) 59.48 (στα 12.0 bar) 47.87 (στα 15.0 bar)	78.40 (στα 8.5 bar) 65.31 (στα 12.0 bar) 53.07 (στα 15.0 bar)	84.40 (στα 8.5 bar) 71.15 (στα 12.0 bar) 58.27 (στα 15.0 bar)
Μέγ. Πίεση (bar)	8.5 / 12.0 / 15.0	8.5 / 12.0 / 15.0	8.5 / 12.0 / 15.0	8.5 / 12.0 / 15.0
Ιπποδύναμη (kW)	360.0	400.0	450.0	500.0
Ξηραντής ψυκτικού	-	-	-	-
ΔιαστάσειςΠ x Β x Υ (mm)	3.570 x 2.145 x 2.350	3.570 x 2.145 x 2.350	3.570 x 2.145 x 2.350	3.570 x 2.145 x 2.350
Σύνδεση πεπιεσμένου αέρα	DN150 PN16 DIN	DN150 PN16 DIN	DN150 PN16 DIN	DN150 PN16 DIN
Επίπεδο θορύβου (dB(A) )	71	72	72	73
Βάρος (Kg)	8.100 (μέγ. πίεση 8.5 bar) 7.481 (μέγ. πίεση 12.0 bar) 7.027 (μέγ. πίεση 15.0 bar)	8.500 (μέγ. πίεση 8.5 bar) 8.202 (μέγ. πίεση 12.0 bar) 7.262 (μέγ. πίεση 15.0 bar)	8.600 (μέγ. πίεση 8.5 bar) 8.434 (μέγ. πίεση 12.0 bar) 7.815 (μέγ. πίεση 15.0 bar)	8.700 (μέγ. πίεση 8.5 bar) 8.666 (μέγ. πίεση 12.0 bar) 8.368 (μέγ. πίεση 15.0 bar)

Έκδοση SFC

Μοντέλο	HSD 662 SFC	HSD 782 SFC	HSD 842 SFC
Πίεση λειτουργίας (bar)	7.5 / 10.0	7.5 / 10.0 / 13.0	7.5 / 10.0 / 13.0
Παροχή αέρα συνολικού συστήματος σε πίεση λειτουργίας (m³/min)	10.40 - 66.32 (στα 8.5 bar) 8.50 - 57.47 (στα 12.0 bar)	11.90 - 77.83 (στα 8.5 bar) 10.00 - 65.47 (στα 12.0 bar) 8.00 - 55.78 (στα 12.0 bar)	11.90 - 87.33 (στα 8.5 bar) 10.00 - 74.41 (στα 12.0 bar) 8.00 - 63.44 (στα 12.0 bar)
Μέγ. Πίεση (bar)	8.5 / 12.0	8.5 / 12.0 / 15.0	8.5 / 12.0 / 15.0
Ιπποδύναμη (kW)	382.0	410.0	515.0
Ξηραντής ψυκτικού	-	-	-
ΔιαστάσειςΠ x Β x Υ (mm)	4.370 x 2.145 x 2.350	4.370 x 2.145 x 2.350	4.370 x 2.145 x 2.350
Σύνδεση πεπιεσμένου αέρα	DN150 PN16 DIN	DN150 PN16 DIN	DN150 PN16 DIN
Επίπεδο θορύβου (dB(A) )	73	74	75
Βάρος (Kg)	9.100 (μέγ. πίεση 8.5 bar) 8.967 (μέγ. πίεση 12.0 bar)	9.600 (μέγ. πίεση 8.5 bar) 9.113 (μέγ. πίεση 12.0 bar) 8.980 (μέγ. πίεση 12.0 bar)	10.100 (μέγ. πίεση 8.5 bar) 9.934 (μέγ. πίεση 12.0 bar) 9.315 (μέγ. πίεση 12.0 bar)
